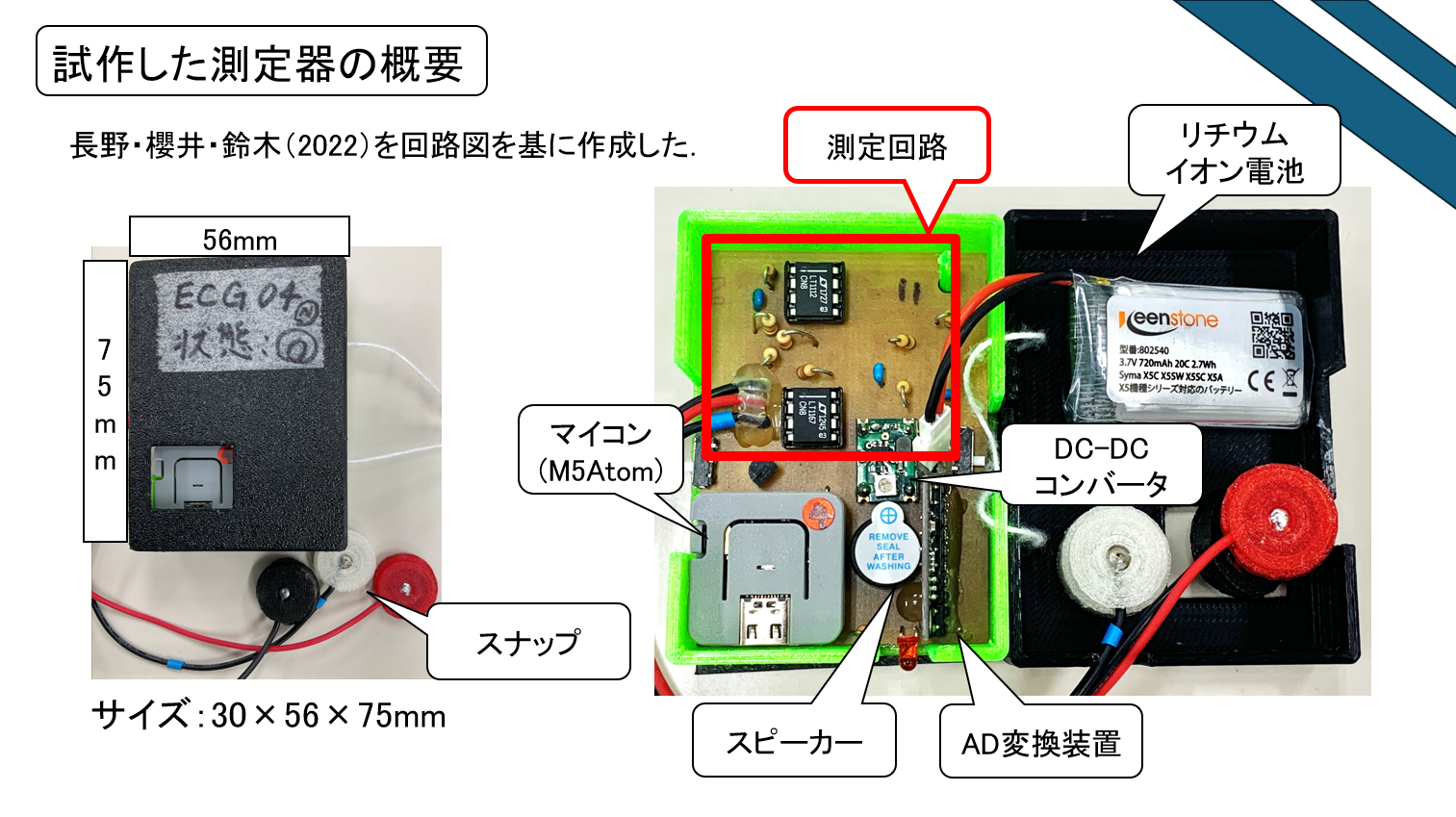

試作した測定器の概要

　長野他（2022）の心電図アンプを基に開発した．心電図アンプ1台当たりの総額6,000円程度（2025/5/10時点）．Pan-Tompkins法によるQRS検出のアルゴリズムを追加したことで計測精度が向上した．さらに，ネックレス式にしたことで，装着性や携帯性，操作性を向上させた．

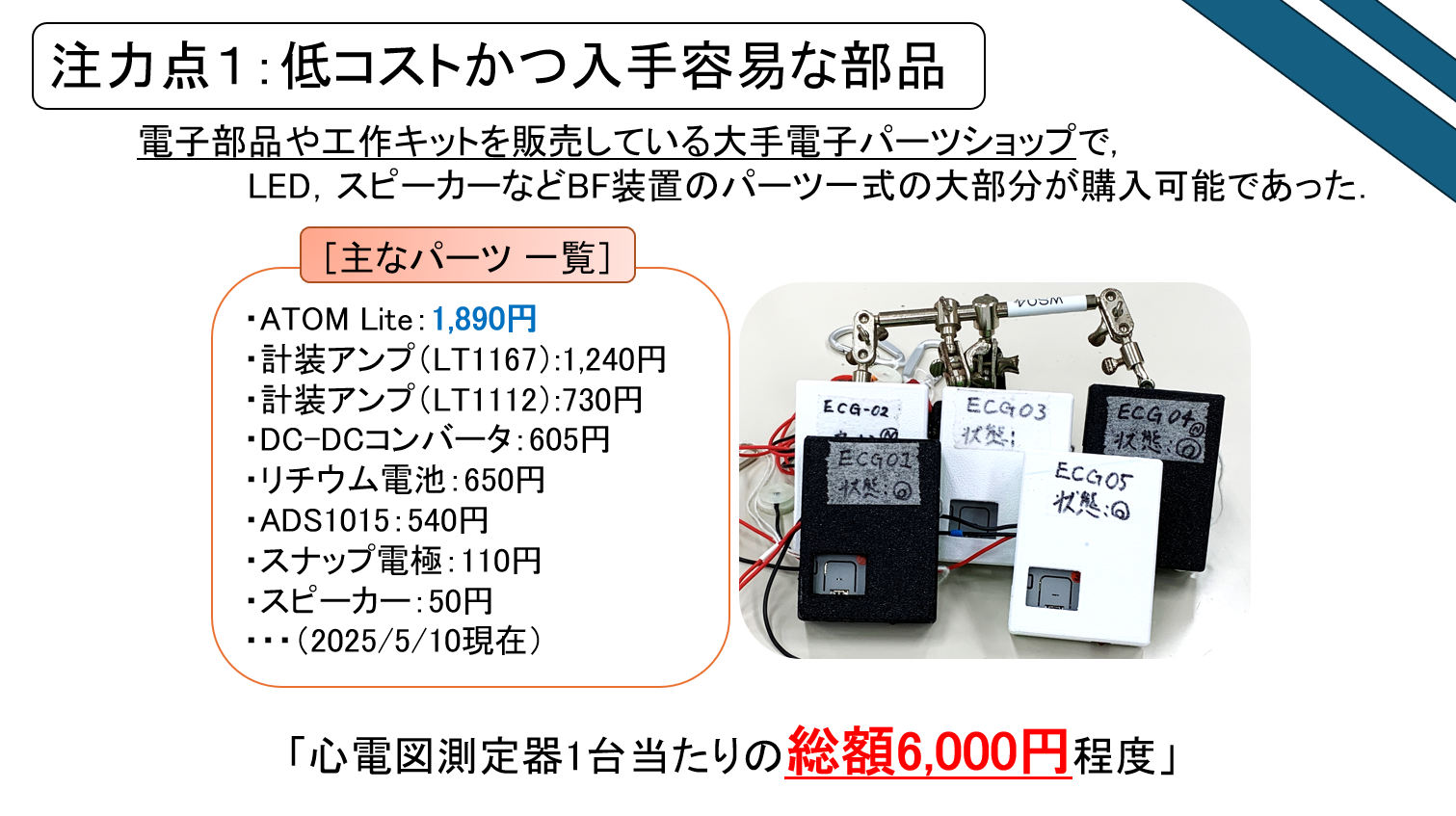

1. 心電図アンプ開発に使用した部品一覧

・AtomLite：1,890円
・2.0~5.5V変換DC-DCコンバータ：605円
・スナップ電極：100円ショップで購入（110円）
・リチウム電池(702035-3.7V-500mAh)：4.23$(AliExpress)
・スピーカー：50円
・赤色LED：10円
・スライドスイッチ×2：@110円
・ADS1015：540円
・レールスプリッタ（TLE2426）：1.048＄
・計装アンプ（LT1112）：730円
・計装アンプ（LT1167）：1,240円
・ケーブル（リチウム電池メス）
・三色ケーブル（電極）：Amazonで788円
・ピンヘッダー（オス）：35円
・ピンヘッダー（メス）：80円
・コンデンサ（103×2本，104）(@20円くらい)：60円程度
・抵抗×8本(@1.5円くらい)：10円程度
・1A 40V-1N5819（ショットキーバリアダイオード）

2. 抵抗のカラーコード

・240Ω：赤黄茶金
・5.6KΩ：緑青赤金
・12KΩ：茶赤橙金
・15KΩ：茶緑橙金
・30KΩ×2：橙黒橙金
・1MΩ×2：赤黒緑金

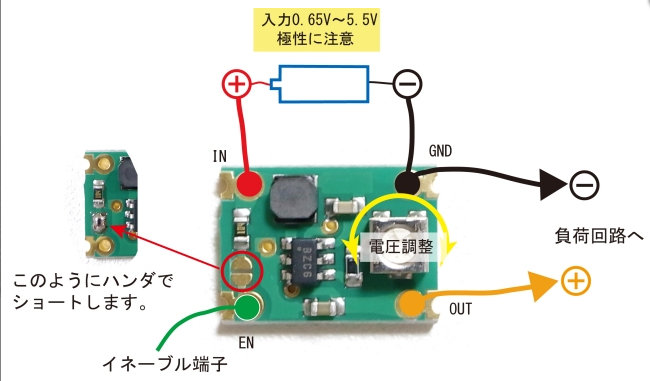

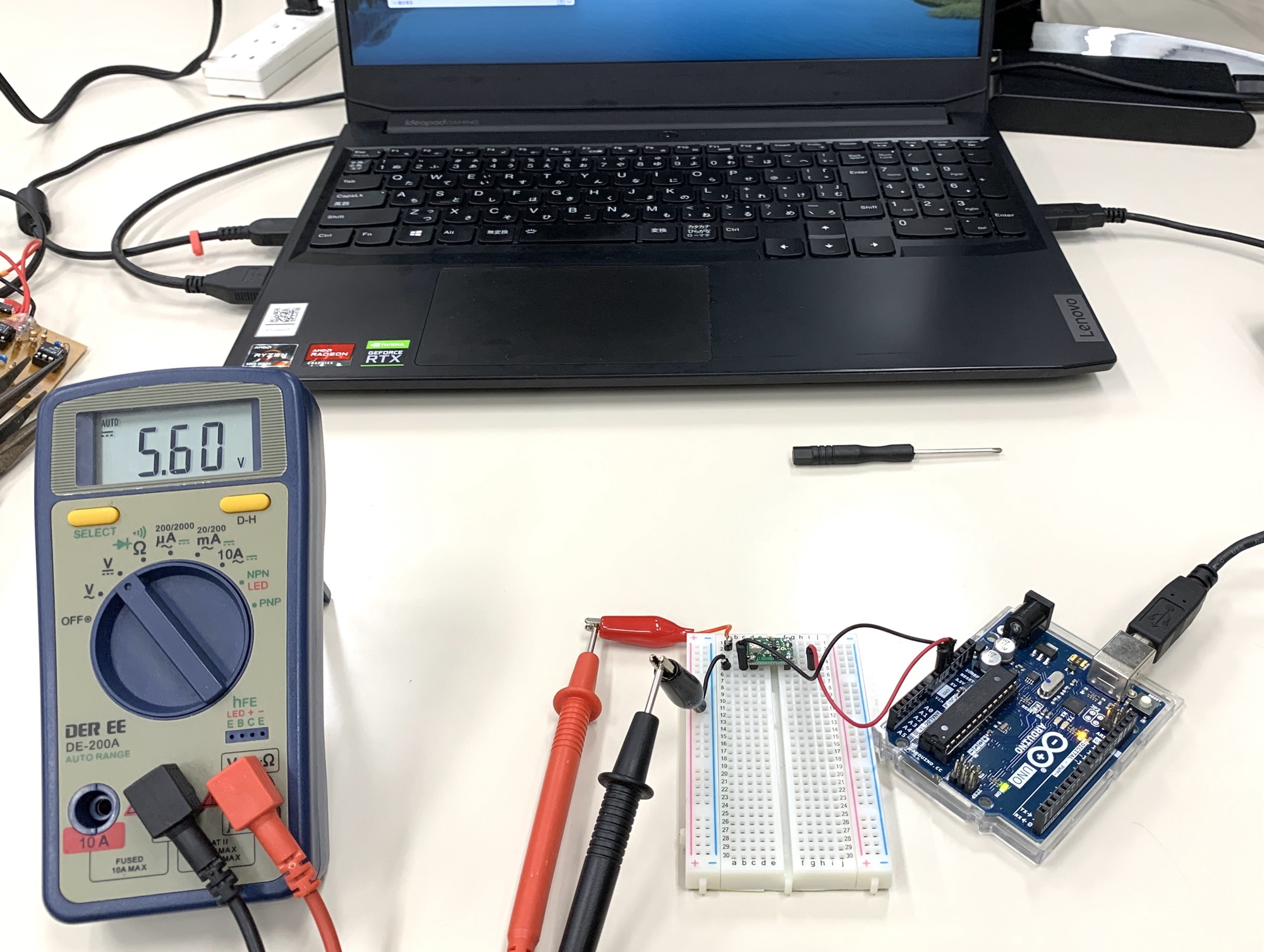

3. 2.0~5.5V変換DC-DCコンバータを5.6Vに調節する方法

①ブレッドボード上にコンバータを刺しこむ．
②コンバータのIN・GNDにワニ口クリップ付きピンを指しテスターにかませる．
③テスターの直流電圧（V-）に合わせて5.6Vになるよう電圧を調整する．
